40m Groundplane  - Installation
40m Groundplane mit Topradialen und verkürzten Groundradials - Installation

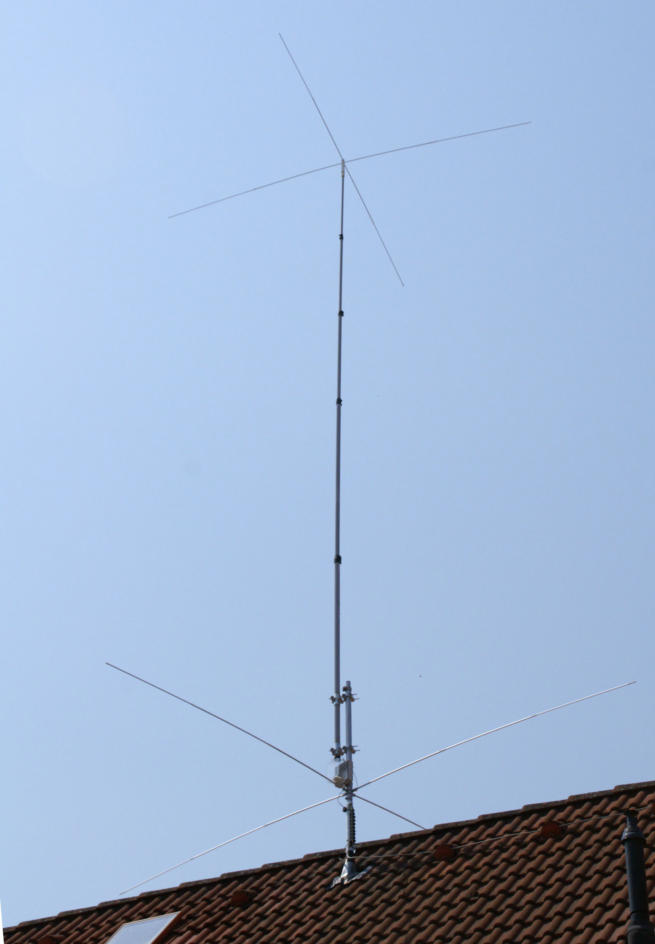

Aufbau der 40m Groundplane-Antenne mit 4x verkürzten Radialen (á = 3,00m) und 4x Topradialen (á = 2m) und einer Gesamtlänge von 8,5m (vertikaler Anteil). Als Träger diente eine VHL Glasfibermast. Die Topradiale wurde mit 2,5qmm Antennenlitze mit der Anpassbox verbunden. Am Fußpunkt ist ein Kellermannbalun als Mantelwellesperre direkt am Mast montiert.
DH1RK
