YAESU ATAS-120 Reparatur
Reparatur im Wintereinsatz

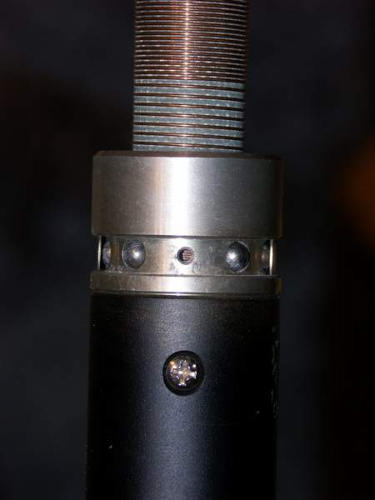

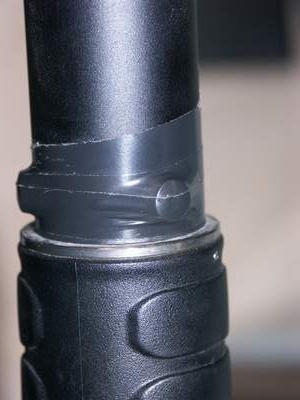

Im Wintereinsatz und speziell an Tagen mit Streusatz-Einsatz ging irgendwann die Abstimmung der ATAS-120 nicht mehr. Schuld daran war die Oxidation der Spulenabgriffe (Kugel am oberen Rand der Antenne (Bild links). Nach der Reinigung versah ich die Verschraubung zusätzlich mit Isolierband als Abdichtung.

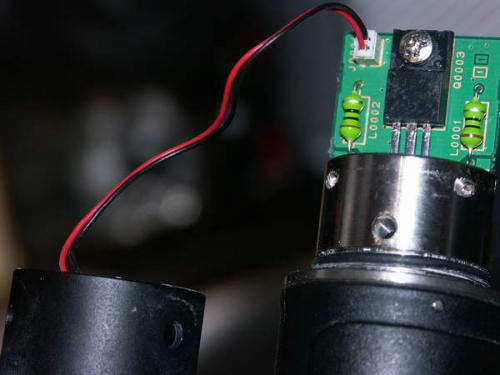

Schaltungseinheit zum Abgleich der ATAS-120. 12V Rechtsbewegung / 8V Linksbewegung, jeweils ferngespeist durch YAESU FT-857.

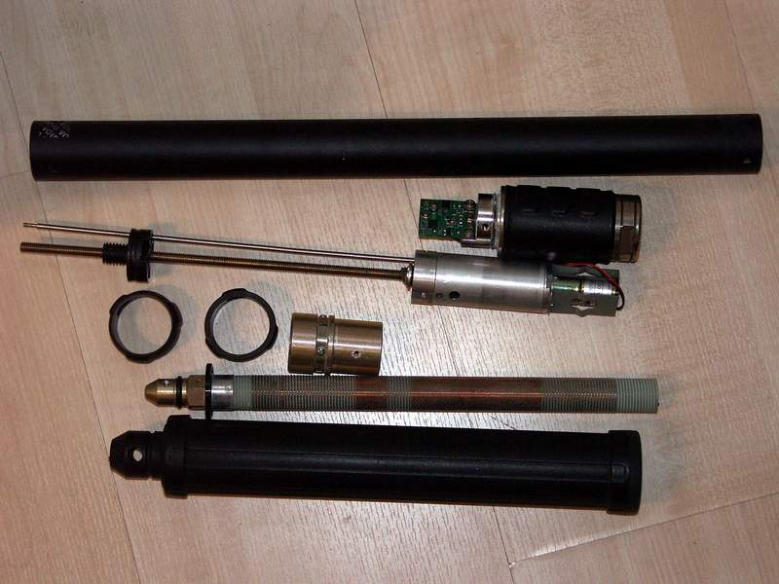

Bauteile der YAESU ATAS-120 Antenne. Man habe einen Blick auf die “Hi-Q / Hi-Power” - Spule…
